Movimentador Linear XY  para codificação Inkjet em seladora

Problema :

Codificar código de barra e data de validade em embalagem na embaladora horizontal, evitando perder filmes já gravados ou manter em estoque filmes com variações de datas e códigos.

Solução :

Projetar um posicionador para cabeça de impressora InkJet com capacidade de deslocar a cabeça nos dois sentidos, em dois eixos, monitorar a velocidade junto a impressora e inverter o sentido da impressão durante o movimento.

Descrição:

A máquina Embaladora quando se encontra parada, envia um sinal contato seco para o posicionador da Ottime que inicia  um ciclo Pré-programado. Após este ciclo, o posicionador aguarda novo sinal.

Enquanto o Posicionador desloca-se ele envia um sinal para a impressora informando sua velocidade e passa a ser o encoder externo da impressora, evitando alteração de impressão durante as rampas de aceleração. Nas posições pré-programadas, o posicionador envia outro sinal disparando a impressão da impressora. Quando o posicionador está deslocando-se no sentido inverso, ele envia outro sinal para a impressora avisando que ela deve trocar o sentido de impressão.

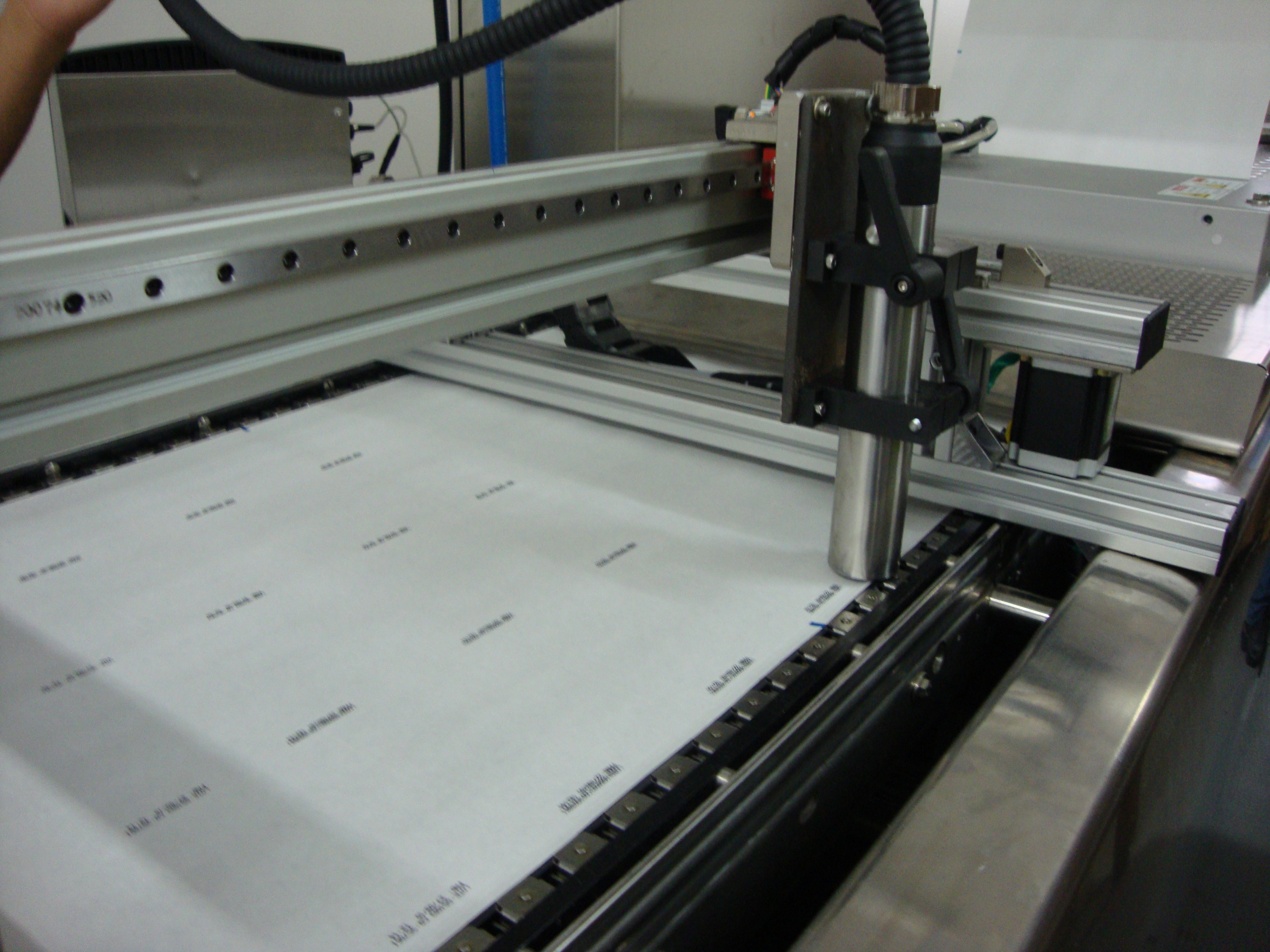

O posicionador SPL é um equipamento voltado para o controle e posicionamento de impressoras a jato de tinta e foi desenvolvido com o objetivo de mover a cabeça de impressão sobre os produtos a serem marcados, proporcionando um movimento rápido e suave.

Com motorização "brushless" ( motor sem escovas ) e precisão de posicionamento superior à 0,1 mm, sua taxa de aceleração e velocidades são controlados por software, tornando seu movimento suave e indicado especialmente para equipamentos de precisão que não permitam vibrações mecânicas.

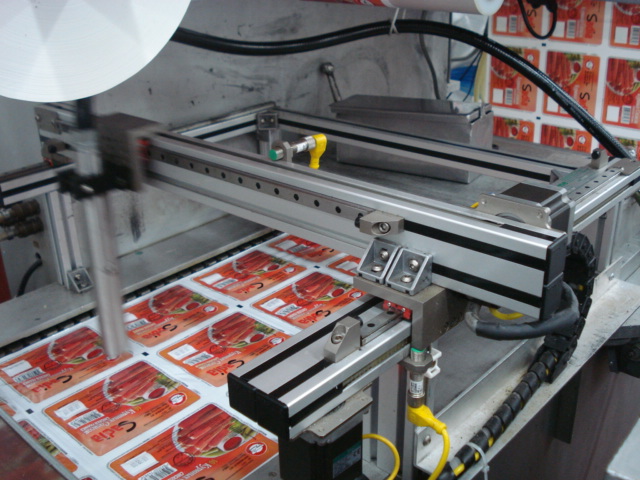

Projetado para ser instalado diretamente sobre máquinas embaladoras / seladoras, dispõe de suportes para fixação construídos em perfis de alumínio e acessórios Bosch-Rexroth, que tornam sua instalação simples e adaptável, podendo ser totalmente modificada e ajustada pelo próprio cliente em sua embaladora.

Para controlar o equipamento foi utilizado um controlador de movimentos de fabricação da Ottime modelo MAC2000. O controlador possui CPU com 16 entradas e 8 saídas optoacopladas, uma interface homem máquina com 20 teclas e display de cristal liquido com 2 linhas e 20 colunas, fonte de alimentação bi-volt, Fios e cabos numerados.

Com uma operação simples e por meio de uma interface homem-máquina especialmente projetada, o próprio operador define quais serão os pontos de início e sentido de impressão e armazena cada tipo de produto ou processo diferente, concluindo em poucos minutos a programação de todas as variáveis do processo.

O sistema possui documentação completa mecânica, elétrica, programação, desgaste e reposição, facilitando a manutenção preventiva do cliente bom como autonomia na troca de produtos ou posições de impressão.

Destaque:

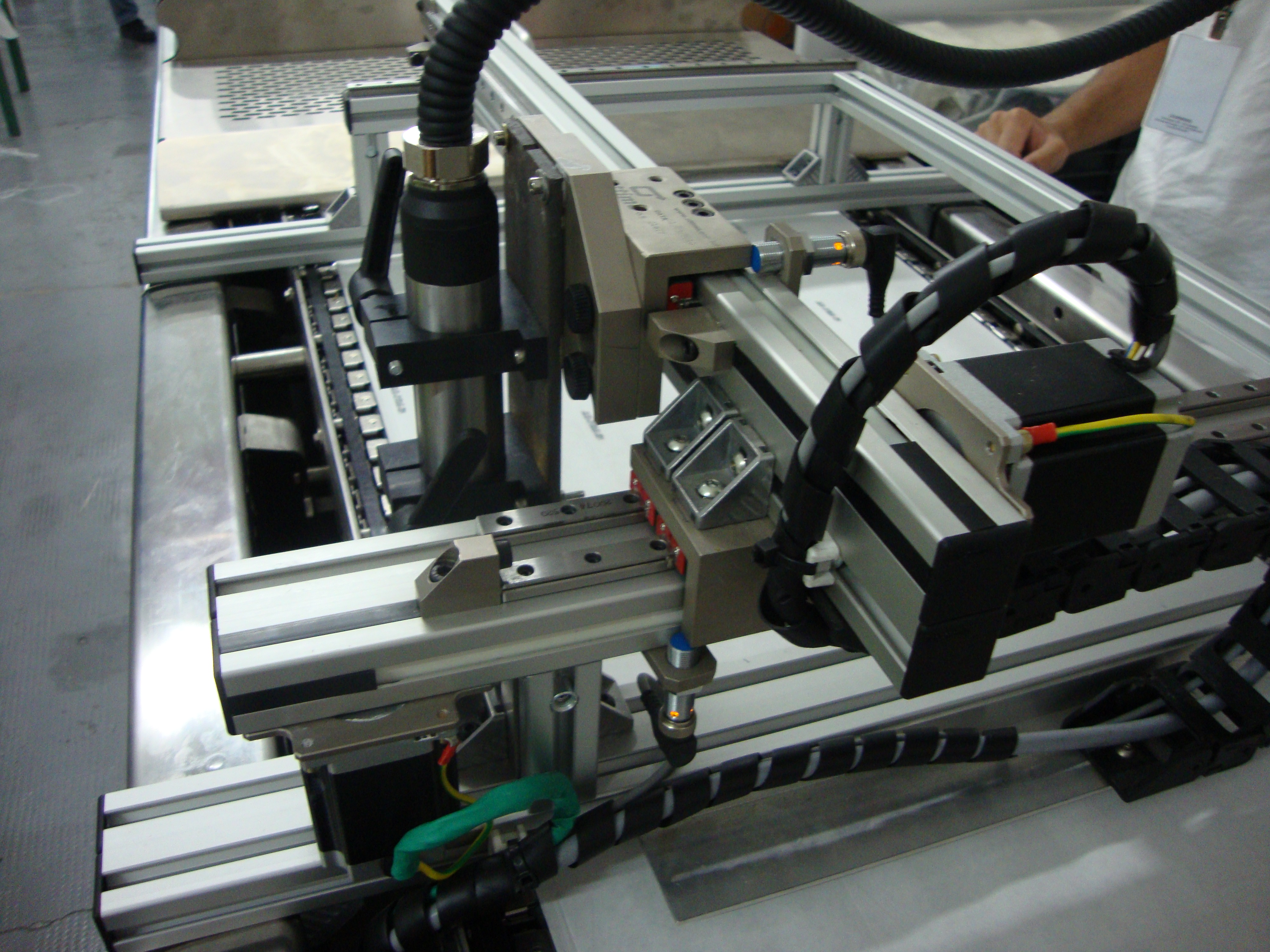

Um suporte para a cabeça de impressão permite que o operador desacople a cabeça de impressão sem o uso de ferramentas, facilitando a manutenção e limpeza, e sem alterar o posicionamento.

Este suporte é composto de peças que fixam sua base no carro do posicionador e posicionam o suporte da impressora que pode ser retirado por parafuso recartilhado sem usar ferramentas
